AW-12原裝OTC水冷氬弧焊槍分解介紹

今天我們來介紹一下OTC原裝日本進口的水冷氬弧焊槍AW12,下面我們先看AW12的外形示意圖:

原裝OTC水冷氬弧焊槍AW-12

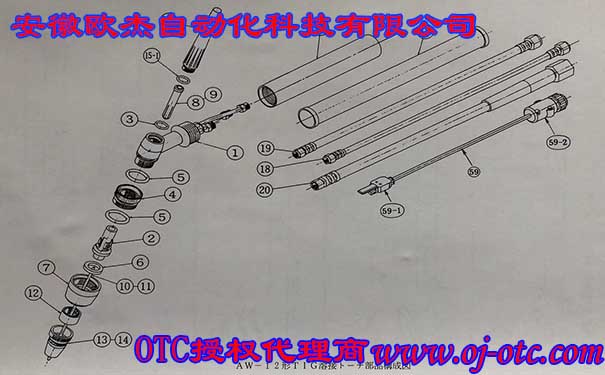

AW12這款水冷氬弧焊槍有四米的和8米的兩種長度,大家可以根據自己的需要來購買合適的長度,我們?cè)賮砜碅W12的分解圖:

原裝OTC水冷氬弧焊槍AW-12

根據上面的分解圖再參照下表,我們就可以知道AW12這款水冷氬弧焊槍的每個零件的型號了:

1.上圖配件符號:1,名稱:槍體,配件型號:H12F00。

2.上圖配件符號:2,名稱:鎢極夾3.2-6.4,配件型號:H12B31。

3.上圖配件符號:3,名稱:O型圈,配件型號:3570-302。

4.上圖配件符號:4,名稱:絕緣體,配件型號:H12B10。

5.上圖配件符號:5,名稱:O型圈,配件型號:3570-303。

6.上圖配件符號:6,名稱:絕緣套,配件型號:H12B09。

7.上圖配件符號:7,名稱:罩,配件型號:H12B11。

8.上圖配件符號:8,名稱:鎢極夾,配件型號:H12B32。

9.上圖配件符號:9,名稱:鎢極夾4.0,配件型號:H12B33。

10.上圖配件符號:10,名稱:鎢極(鈰鎢),配件型號:0870-432。

11.上圖配件符號:11,名稱:鎢極(鈰鎢),配件型號:0870-040。

12.上圖配件符號:12,名稱:絕緣套,配件型號:H12B06。

13.上圖配件符號:13,名稱:噴嘴NO.8,配件型號:H12B21。

14.上圖配件符號:14,名稱:噴嘴NO.10,配件型號:H12B22。

15.上圖配件符號:15,名稱:長槍帽,配件型號:H77C00。

16.上圖配件符號:15-1,名稱:O型圈,配件型號:3570-301。

17.上圖配件符號:16,名稱:手柄,配件型號:H12B02。


如果你的AW12水冷氬弧焊槍是長度四米的,請看下文:

1.上圖配件符號:17,名稱:保護套 4M,配件型號:H77F01。

2.上圖配件符號:18,名稱:氣管 4M,配件型號:H12C00。

3.上圖配件符號:19,名稱:水管 4M,配件型號:H12D00。

4.上圖配件符號:20,名稱:電纜 4M,配件型號:H12E00。

5.上圖配件符號:59,名稱:焊槍開關,配件型號:K1108A00。

6.上圖配件符號:59-1,名稱:開關,配件型號:K1108C00。

7.上圖配件符號:59-2,名稱:插頭,配件型號:4730-001。


如果你的AW12水冷氬弧焊槍是長度八米的,請看下文:

1.上圖配件符號:17,名稱:保護套 8M,配件型號:H221F01。

2.上圖配件符號:18,名稱:氣管 8M,配件型號:H221C00。

3.上圖配件符號:19,名稱:水管 8M,配件型號:H221D00。

4.上圖配件符號:20,名稱:電纜 8M,配件型號:H221E00。

5.上圖配件符號:59,名稱:焊槍開關(8M),配件型號:K1109A00。

6.上圖配件符號:59-1,名稱:開關,配件型號:K1108C00。

7.上圖配件符號:59-2,名稱:插頭,配件型號:4730-001。

如果你想查看AW12水冷氬弧焊槍的實物外形照片可以點擊:AW-12原裝OTC水冷氬弧焊槍
