OTC原裝水冷手工焊槍介紹

本文我們主要介紹OTC原裝水冷焊槍。首先我們來看這個水冷焊槍的基本參數

型號	WTW4000-SBD/MBD/LBD(碳鋼) WTAW4000-SBD/MBD/LBD(鋁)	WTW5000-SBD/MBD/LBD(碳鋼) WTAW5000-SBD/MBD/LBD(鋁)
額定電流	400A(CO2)/350A(MAG/MIG)	500A(CO2)/450A(MAG/MIG)
負載持續率	100%
電壓額定值	≤113V
適用氣體	CO/MAG/MIG
氣體流量	10~20L/min
氣體壓力	0.15MPa~0.35MPa
焊槍開關額定值	24VDC
適用焊絲直徑	碳鋼：(0.8)，(0.9)，(1.0)，1.2 鋁：(1.0)，1.2	碳鋼：1.2.(1.4)，(1.6) 鋁：1.2，(1.6)
電纜長度	3.0m/4.5m/6.0m
冷卻方式	液冷
適用規格	GB/T15579.7-2013(IEC60974-7：2005)

通過上表，我們可以看出焊接碳鋼的常用的水冷焊槍有WTW4000-SBD/MBD/LBD和WTW5000-SBD/MBD/LBD
鋁焊水冷焊槍常用的WTAW4000-SBD/MBD/LBD和 WTAW5000-SBD/MBD/LBD 這里的SBD/MBD和LBD分別對應的焊槍長度是3米。4.5米和6米。

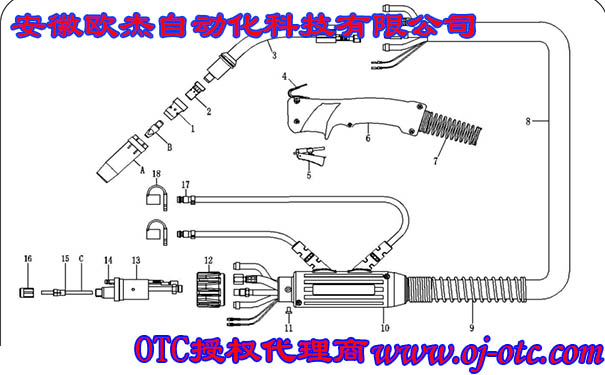

下面我們再來看這個水冷焊槍的分解圖：

OTC水冷鋁焊焊槍

根據上圖。我們再來對照下表就可以查出這些焊槍的每個零件的訂貨號了

序號	品名	部品編號	碳鋼	鋁
A	錐噴嘴口徑16mm	SA5216	√	√
B	導電嘴1.2mmM8X10X30紫銅	EB3212	√
B	導電嘴1.2mmM8X10X30紫銅	EB3212AL		√
C	鋼導絲簧1.0~1.2mm×3米	DSR 3212-3	√
C	石墨軟管1.0~1.2mm×3米	DR3412-3		√
1	分流器酚醛	SD5002	√	√
2	導電嘴座M8×25	SC5001	√	√
3	彎槍頸45°	SF5245	√	√
4	掛鉤	EG0001	√	√
5	扳機	EJ0003	√	√
6	前槍殼	EHO 131	√	√
7	前彈簧護套	ES0102	√	√
8	電纜總成3米	SL5030	√	√
9	后彈簧護套	YKS 0002	√	√
10	后槍殼孔28.5	HDH 0202-28.5	√	√
11	螺釘M4X6	Q210406	√	√
12	槍殼鎖母	DP3001	√	√
13	OTC插頭水冷樣式	DSU O 001	√	√
14	0型圈3.15×1.8	Q531518	√	√
15	O型圈4×1.8	Q504018	√	√
16	螺母	DU3013	√	√
17	水管快速接頭	SW5131	√	√
18	水嘴堵頭紅色	BW0239R	√	√
18	水嘴堵頭藍色	BW0239B	√	√

上表只是整把槍的標準組成部成，我們根據自己的槍的長度，是焊稆還是焊碳鋼來可以選配以下配件：

序號	品名	部品編號	碳鋼	鋁
A	錐噴嘴口徑14mm	SA5214	√	√
	漸縮口噴嘴口徑15mm	SA5315	√	√
	直噴嘴口徑20mm	SA5120	√	√
B	導電嘴0.8mm M8X10X30 紫銅	EB3208	√
	導電嘴0.9mm M8X10X30 紫銅	EB3209	√
	導電嘴1.0mm M8X10X30 紫銅	EB3210	√
	導電嘴1.6mm M8X10X30 紫銅	EB3216	√
	導電嘴0.8mm M8X10X30 鉻鋯銅	EB3208L	√
	導電嘴0.9mm M8X10X30 鉻鋯銅	EB3209L	√
	導電嘴1.0mm M8X10X30 鉻鋯銅	EB3210L	√
	導電嘴1.2mm M8X10X30 鉻鋯銅	EB3212L	√
	導電嘴1.6mm M8X10X30 鉻鋯銅	EB3216L	√
	導電嘴1.0mm M8X10X30 紫銅	EB3210AL		√
	導電嘴1.6mm M8X10X30 紫銅	EB3216AL		√
C	鋼導絲簧1.0~1.2mmX 4.5米	DSR 3212-4.5	√
	鋼導絲簧1.0~1.2mm×6米	DSR 3212-6	√
	鋼導絲簧1.2~1.6mm×3米	DSR 5216-3	√
	鋼導絲簧1.2~1.6mm×4.5米	DSR 5216-4.5	√
	鋼導絲簧1.2~1.6mm×6米	DSR 5216-6	√
	石墨軟管1.0~1.2mmX 4.5米	DR3412-4.5		√
	石墨軟管1.0~1.2mmX 6米	DR3412-6		√
	石墨軟管1.2~1.6mm×3米	DR5416-3		√
	石墨軟管1.2~1.6mmX 4.5米	DR5416-4.5		√
	石墨軟管1.2~1.6mmX 6米	DR5416-6		√
1	分流器陶瓷	SD5001	√	√
2	導電嘴座 M8×29	SC5002	√	√

原裝手工OTC水冷焊槍的分解知識如果您需要購買可以聯系我，我公司銷售OTC所有型號的設備及原裝配件、零部件；同時也提供機器人和焊機及切割機的維修服務，合肥、蕪湖、馬鞍山、淮南等地我們可以提供當天上門維修的服務，外省可以提供遠程服務，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656(微信同號)，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
