OTC焊機知識

AW-18水冷焊槍分解圖及零件規格型號

AW18是OTC水冷氬弧焊槍的型號,它主要分為4米和8米兩種長度,本文我們就來詳細分解一下這把水冷焊槍。

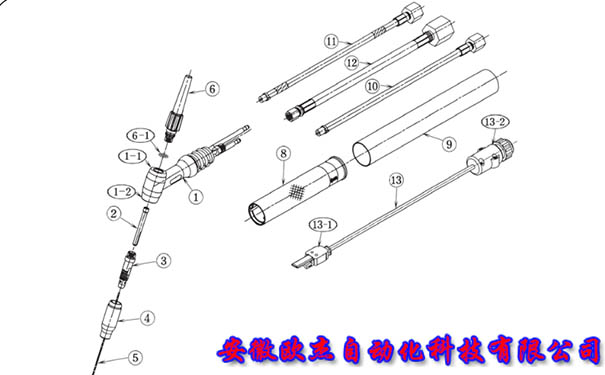

我們先來看AW18的分解圖如下:

AW-18水冷焊槍分解圖及零件規格型號

通過上圖我們?cè)賮砜聪卤?下文是AW18分解圖對應的零部件規格型號:

1.上圖配件符號:1,配件型號:H950J00,名稱:焊槍體,備注:含1-1、1-2。

2.上圖配件符號:1-1,配件型號:H500B04,名稱:絕緣體。

3.上圖配件符號:1-2,配件型號:H500B05,名稱:護帽。

4.上圖配件符號:2,配件型號:H950C07,名稱:鎢極夾(3.2),備注:銅管(2分割)。

5.上圖配件符號:3,配件型號:H950C17,名稱:鎢極夾座(3.2),備注:銅管。

6.上圖配件符號:4,配件型號:H21B22,名稱:噴嘴(No.7),備注:內徑中11。

7.上圖配件符號:5,配件型號:0870-032,名稱:飾鎢極,備注:3.2×150mm。

8.上圖配件符號:6,配件型號:H83C00,名稱:鎢極帽(長),備注:含6-1。

9.上圖配件符號:6-1,配件型號:3570-007,名稱:O形圈。

10.上圖配件符號:8,配件型號:H950E01,名稱:手柄。


當AW18水冷焊槍它電纜長度為4M時一些零部件規格型號看下文:

1.上圖配件符號:9,配件型號:H950E02,名稱:管護套(4m)。

2.上圖配件符號:10,配件型號:H950F00,名稱:氣管(4m)。

3.上圖配件符號:11,配件型號:H950G00,名稱:冷卻水管(4m)。

4.上圖配件符號:12,配件型號:H21E00,名稱:焊槍電纜管(4m)。

5.上圖配件符號:13,配件型號:K1108A00,名稱:焊槍開關(4m),備注:含13-1,13-2。

6.上圖配件符號:13-1,配件型號:K1108C00,名稱:開關本體總成。

7.上圖配件符號:13-2,配件型號:4730-001,名稱:連接器插頭。


當AW18水冷焊槍它電纜長度為8M時一些零部件規格型號看下文:

1.上圖配件符號:9,配件型號:H951E02,名稱:管護套(8m)。

2.上圖配件符號:10,配件型號:H951F00,名稱:氣管(8m)。

3.上圖配件符號:11,配件型號:H951G00,名稱:冷卻水管(8m)。

4.上圖配件符號:12,配件型號:H223E00,名稱:焊槍電纜管(8m)。

5.上圖配件符號:13,配件型號:K1109A00,名稱:焊槍開關(8m),備注:含13-1,13-2。

6.上圖配件符號:13-1,配件型號:K1108C00,名稱:開關本體總成。

7.上圖配件符號:13-2,配件型號:4730-001,名稱:連接器插頭。


如果您想查看AW-18水冷氬弧焊槍的照片可以點擊:如果您查看AW-18水冷氬弧焊槍的一些配件,可以點擊這里:OTC焊機配件照片,然后搜索配件型號可以查看

AW18這把氬弧焊槍的分解知識如果您需要購買可以聯系我,我公司銷售OTC所有型號的設備及原裝配件、零部件;同時也提供機器人和焊機及切割機的維修服務,合肥、蕪湖、馬鞍山、淮南等地我們可以提供當天上門維修的服務,外省可以提供遠程服務,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656(微信同號),同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
