OTC焊機DM350所有配件及其對應的規格型號

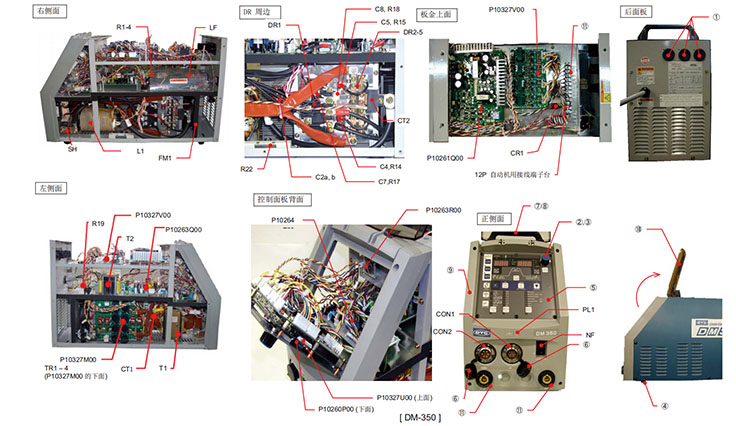

昨天我給大家?guī)?lái)的是OTC焊機CPVE400的配件及其對應的規格型號,有不少朋友都給我微信留言說是干貨,很喜歡讓我把OTC焊機DM350和DM500的也發出來,今天我抽空整理了一下,還跟前面的一樣,先發出焊機的各角度圖并且標出零部件,然后再在后面做一個表格與圖片中對應,希望能幫助到大家。這里我先發DM350的,后面我再發一個DM500的。


1.配件符號:NF,名稱:空氣開關,型號:4614-109,規格:IELK111-34459-1V,數量:1。

2.配件符號:LF,名稱:濾波器,型號:4519-036,規格:FS5681-33-99,數量:1。

3.配件符號:PL1,名稱:指示燈,型號:4600-366,規格:N46010A7KW-01,數量:1。

4.配件符號:DR1,名稱:DR、SCR—體化模塊,型號:4531-204,規格:DFA75BA160,數量:1。

5.配件符號:DR2?5,名稱:高速二極管模塊,型號:4531-308,規格:DBA200UA60,數量:4。

6.配件符號:TR1?4,名稱:IGBT模塊,型號:4534-407,規格:2MBI150TA-060,數量:4。

7.配件符號:CT1,名稱:CT(電流互感器),型號:4810-030,規格:W-W03029,數量:1。

8.配件符號:CT2,名稱:霍爾元件,型號:4406-009,規格:HA400S3EH,數量:1。

9.配件符號:T1,名稱:逆變變壓器,型號:P10260B00,規格:P10260B00,數量:1。

10.配件符號:T2,名稱:控制變壓器,型號:4810-916,規格:W-W02936,數量:1。

11.配件符號:L1,名稱:直流電抗,型號:P10260C00,規格:P10260C00,數量:1。

12.配件符號:L2,3,7,名稱:鐵素體核,型號:4739-497,規格:E04RA400270150,數量:3。

13.配件符號:L4,名稱:鐵素體核,型號:4739-497,規格:E04RA400270150,數量:2。

14.配件符號:L10,名稱:鐵素體核,型號:4739-358,規格:R1-17.5-28.5-10.7,數量:1。

15.配件符號:L5,6,8,9,名稱:鐵素體核,型號:4739-543,規格:E04RA310190100,數量:4。

16.配件符號:THP1,名稱:溫控開關,型號:100-0123,規格:US-602SXTTAS 130°C,數量:1。

17.配件符號:THP2,名稱:溫控開關,型號:4614-057,規格:67L080,數量:1。

18.配件符號:FM1,名稱:風機,型號:4805-074,規格:4715SL-05W-B60-D00,數量:1。

19.配件符號:R1?4,名稱:壓敏電阻,型號:4516-119,規格:ENE911D-14A,數量:4。

20.配件符號:R5,名稱:金屬氧化膜電阻,型號:4509-018,規格:RS2W 510QJ,數量:1。

21.配件符號:R6,名稱:水泥電阻,型號:4509-819,規格:40SH 200QJ,數量:1。

22.配件符號:R7,名稱:水泥電阻,型號:4509-825,規格:20SH 15QJ,數量:1。

23.配件符號:R8?13 R17,25,26,名稱:碳膜電阻,型號:4509-704,規格:RD1/4W 1kQJ,數量:9。

24.配件符號:R14,15,名稱:金屬膜電阻,型號:4509-138,規格:RNP-50SA 5QJ,數量:2。

25.配件符號:R19?21,名稱:金屬氧化膜電阻,型號:4509-128,規格:RS2W 200kQJ,數量:3。

26.配件符號:C1,名稱:陶瓷電容,型號:4517-452,規格:2KV 0.0022uF,數量:1。

27.配件符號:C2a,b,名稱:滌綸薄膜電容,型號:4518-515,規格:DKR1600VDC683JSL,數量:2。

28.配件符號:C4,5,名稱:滌綸薄膜電容,型號:4514-206,規格:US20X472JAASA,數量:2。

29.配件符號:C7,名稱:滌綸薄膜電容,型號:4518-402,規格:0.47uF 50V,數量:1。

30.配件符號:CON1,名稱:插座,型號:4730-421,規格:HS25R-10,數量:1。

31.配件符號:CON2,名稱:插座,型號:4730-426,規格:25-6BK,數量:1。

32.配件符號:TM1,名稱:端子臺,型號:4739-505,規格:TB-10-01 12P,數量:1。

33.配件符號:SH,名稱:電流表用分流器,型號:4403-116,規格:KY400A 400A/60mV,數量:1。

34.配件符號:PCB1,名稱:印刷線路板,型號:P10327U00,規格:P10327U00,數量:1。

35.配件符號:PCB2※注,名稱:印刷線路板,型號:P10492P,規格:P10492P00,數量:1。

36.配件符號:PCB3,名稱:印刷線路板,型號:P10263Q,規格:P10263Q00,數量:1。

37.配件符號:PCB4,名稱:印刷線路板,型號:P10327V,規格:P10327V00,數量:1。

38.配件符號:PCB5,名稱:印刷線路板,型號:P10264T,規格:P10264T00,數量:1。

39.配件符號:PCB6,名稱:印刷線路板,型號:P10327M,規格:P10327M00,數量:1。

40.配件符號:PCB7,名稱:印刷線路板,型號:P10261Q,規格:P10261Q00,數量:1。

41.配件符號:PCB8,名稱:印刷線路板,型號:P10263R,規格:P10263R00,數量:1。

42.配件符號:①,名稱:附膜橡膠堵,型號:4739-474,規格:W-W02805,數量:3。

43.配件符號:②,名稱:旋鈕,型號:4735-038,規格:K-100 22RSB,數量:1。

44.配件符號:③,名稱:蓋,型號:4735-039,規格:K-100 22CSBL,數量:1。

45.配件符號:④,名稱:橡膠墊腳,型號:4739-475,規格:C-30-RK-3220,數量:4。

46.配件符號:⑤,名稱:控制面板界面(薄膜),型號:P10328W02,規格:P10328W02,數量:1。

47.配件符號:⑥,名稱:蓋,型號:4739-476,規格:W-W02814,數量:2。

48.配件符號:⑦,名稱:把手,型號:P5801G03,規格:P5801G03,數量:2。

49.配件符號:⑧,名稱:襯套,型號:P10263G12,規格:P10263G12,數量:4。

50.配件符號:⑨,名稱:面板蓋,型號:P10260J01,規格:P10260J01,數量:1。

51.配件符號:⑩,名稱:控制面板蓋,型號:P10263J02,規格:P10263J02,數量:1。

52.配件符號:,名稱:插座,型號:100-1573,規格:CX0058,數量:2。

53.配件符號:?,名稱:焊接電纜連接插件,型號:100-1868,規格:CX0522A,數量:1
