OTC焊機DP400的零部件規格型號及其對應的OTC訂貨號

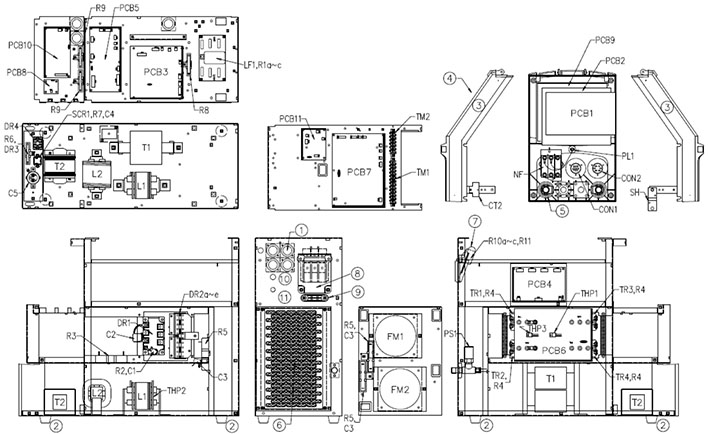

我們先看圖來認識OTC焊機DP400的每個零部件的位置和符號。


1.配件符號:NF,型號:4614-109,名稱:空氣開關,規格:IELK111-34459-1-V或IELK111-1-63-50.0-AEK-01-V。

2.配件符號:LF1,型號:4519-037,名稱:濾波器,規格:FS5681-50-99。

3.配件符號:PL1,型號:4600-366,名稱:指示燈,規格:N46010A7KW-01。

4.配件符號:DR1,型號:4531-717,名稱:DR、SCR—體化模塊,規格:DFA150AA160。

5.配件符號:DR2a?e,型號:4531-308,名稱:高速二極管模塊,規格:DBA200UA60。

6.配件符號:DR3,型號:4531-505,名稱:二極管,規格:S2L60。

7.配件符號:DR4,型號:4531-308,名稱:高速二極管模塊,規格:DBA200UA60。

8.配件符號:SCR1,型號:4530-412,名稱:可控硅模塊,規格:SG25AA20。

9.配件符號:TR1?4,型號:4534-528,名稱:IGBT模塊,規格:CM200DY-12NF。

10.配件符號:CT1,型號:4810-030,名稱:電流互感器,規格:W-W03029A。

11.配件符號:CT2,型號:4406-009,名稱:霍爾元件,規格:HA400S3EH。

12.配件符號:T1,型號:P10264B00,名稱:逆變變壓器,規格:W-W03361。

13.配件符號:T2,型號:4810-916,名稱:輔助變棖器,規格:W-W02936B。

14.配件符號:LI,型號:P30037L00,名稱:直流電抗,規格:P30037L00。

15.配件符號:L2,型號:P10322L00,名稱:輸入電抗,規格:P10322L00。

16.配件符號:L3a,b,型號:4739-497,名稱:鐵素體核,規格:I-04RA400270150。

17.配件符號:L4,5,型號:4739-497,名稱:鐵素體核,規格:E04RA400270150。

18.配件符號:L6,型號:4739-358,名稱:鐵素體核,規格:RI-17.5-28.5-10.7。

19.配件符號:L7,型號:4739-497,名稱:鐵素體核,規格:R04RA400270150。

20.配件符號:THF1,型號:4614-057,名稱:溫控開關,規格:67L080。

21.配件符號:THP2,型號:4258-024,名稱:溫控開關,規格:US-602SXTTAS130*C。

22.配件符號:THF3,型號:4614-051,名稱:溫控開關,規格:67L090。

23.配件符號:FM1,2,型號:4805-074,名稱:風機,規格:4715SL-05W-B60-D00。

24.配件符號:SH,型號:4403-116,名稱:分流器,規格:KY400A400A/60MV。

25.配件符號:PS1,型號:4255-016,名稱:壓力開關,規格:W-W00032B。

26.配件符號:mi,型號:4739-505,名稱:端子臺,規格:TB10-0112P。

27.配件符號:TM2,型號:4739-504,名稱:端子臺,規格:TB10-016P。

28.配件符號:Rla?c,型號:4509-128,名稱:金屬氧化膜電阻,規格:RS2B200kQJ。

29.配件符號:R2,型號:4509-704,名稱:碳膜電阻,規格:RD20SlkQJ。

30.配件符號:R3,型號:4509-819,名稱:水泥電阻,規格:40SH200QJ。

31.配件符號:R4a?h,型號:4509-704,名稱:碳膜電阻,規格:RD20SlkQJ。

32.配件符號:R5a,b,型號:4509-881,名稱:水泥電阻,規格:40SHN5.1QJA。

33.配件符號:R6,型號:4509-916,名稱:水泥電阻,規格:T20SH2.2QJA。

34.配件符號:R7,型號:4509-704,名稱:碳膜電阻,規格:RD20SlkQJ。

35.配件符號:R8,型號:4509-825,名稱:水泥電阻,規格:20SH15kQJ。

36.配件符號:R9a,b,型號:4509-922,名稱:水泥電阻,規格:20SH10QJ。

37.配件符號:RlOac,型號:4516-119,名稱:壓敏電阻,規格:TND14V-911KB0LLAA0。

38.配件符號:Rll,型號:4516-119,名稱:壓敏電阻,規格:TND14V-911KB0LLAA0。

39.配件符號:C1,型號:4518-402,名稱:滌綸薄膜電容,規格:0.47nF50V。

40.配件符號:C2,型號:4518-530,名稱:滌綸薄膜電容,規格:US16X154JAASA。

41.配件符號:C3a,b,型號:4518-542,名稱:滌綸薄膜電容,規格:US20X472JAASA。

42.配件符號:C4,型號:4518-402,名稱:滌綸薄膜電容,規格:0.47uF50V。

43.配件符號:C5,型號:4511-510,名稱:鋁電解電容,規格:LWA2N601MSEAZ0。

44.配件符號:CONI,型號:4730-421,名稱:插座,規格:HS25R-10(71)。

45.配件符號:C0N2,型號:4730-426,名稱:插座,規格:25-6BK-Z。

46.配件符號:PCB1,型號:P10532U00,名稱:印刷線路板,規格:P10532U00。

47.配件符號:PCB2※注,型號:P10265P00,名稱:印刷線路板,規格:P10265P00。

48.配件符號:PCB3,型號:P10532Q,名稱:印刷線路板,規格:P10532Q00。

49.配件符號:PCB4,型號:P10533V,名稱:印刷線路板,規格:P10533V00。

50.配件符號:PCB5,型號:P30037Z,名稱:印刷線路板,規格:P30037Z00。

51.配件符號:PCB6,型號:P30037Y,名稱:印刷線路板,規格:P30037Y00。

52.配件符號:PCB7,型號:P10261Q,名稱:印刷線路板,規格:P10261Q00。

53.配件符號:PCB8,型號:P10533R,名稱:印刷線路板,規格:P10533R00。

54.配件符號:PCB9,型號:P10346R,名稱:印刷線路板,規格:P10346R00。

55.配件符號:PCB10,型號:P10533X,名稱:印刷線路板,規格:P10533X00。

56.配件符號:PCB11,型號:P10532S,名稱:印刷線路板,規格:P10532S00。

57.配件符號:①,型號:4739-474,名稱:附膜橡膠堵,規格:W-W02805。

58.配件符號:②,型號:4739-475,名稱:橡膠熱腳,規格:C-30-RK-3220。

59.配件符號:⑧,型號:P10264J01,名稱:前面板,規格:P10264J01。

60.配件符號:④,型號:P10263J02,名稱:操作面板蓋,規格:P10263J02。

61.配件符號:⑤,型號:100-1573,名稱:快速接頭插座,規格:CX0058。

62.配件符號:,型號:4734-025,名稱:快速接頭,規格:DIXSK70。

63.配件符號:,型號:4734-026,名稱:快速接頭,規格:DIXSK95。

64.配件符號:⑥,型號:P30037J04,名稱:防塵過濾網,規格:P30037J04。

65.配件符號:⑦,型號:K3904B00,名稱:輸入端子M,規格:K3904B00。

66.配件符號:⑧,型號:K3904C00,名稱:輸入端子蓋板,規格:K3904C00。

67.配件符號:⑨,型號:100-0866,名稱:電纜固定夾,規格:W-WQ0010。

68.配件符號:⑩,型號:-,名稱:玻璃管保險,規格:0.5A250V。

69.配件符號:,型號:100-0479,名稱:玻璃管保險,規格:0235003P。

70.配件符號:,型號:100-0480,名稱:保險絲支架,規格:F-400-01A2。

OTC焊機DP400零部件規格及其對應的OTC訂貨編號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗.
