割槍CTW(M)(L)-1201/CTZW(M)(L)-1201/CTPW(M)(L)-1201詳解

這篇文章主要給大家介紹OTC切割機D12000割槍,它們的型號分別是CTW(M)(L)-1201、CTZW(M)(L)-1201和CTPW(M)(L)-1201,我們先通過下面這張表格來認識這三種類型割槍的規格。

型號CTW-1201CTWM-1201CTWL-1201CTZW-1201CTZWM-1201CTZWL-1201CTPW-1201CTWPM-1201CTPWL-1201
割槍類型短手柄長手柄直手柄
電纜長度10m20m30m10m20m30m10m20m30m
凈重5kg9. 5kg14kg5kg9. 5kg14kg5kg9. 5kg14kg
額定電流120A
負載持續率100%
空載電壓263V
起弧電壓1.8kV(13kV 0.02s)
穩弧電壓200V
切割氣體空氣
切割氣體流量50L/min(0. 39MPa)
冷卻方式液體冷卻
冷卻液流量 (最?。?/span>0.5L/min
冷卻液最小0.196MPa
壓力最大0. 5MPa
應用標準GB/T15579. 7-2005

有了上表,我們知道了每種型號的割槍對應的長度重量及其他詳細參數,但我們還不知道每種類型的割槍的零部件型號,怎么辦呢?別著急,我們可以看下面這三張圖,每一張圖對應的是一個類型割槍的詳細分解。

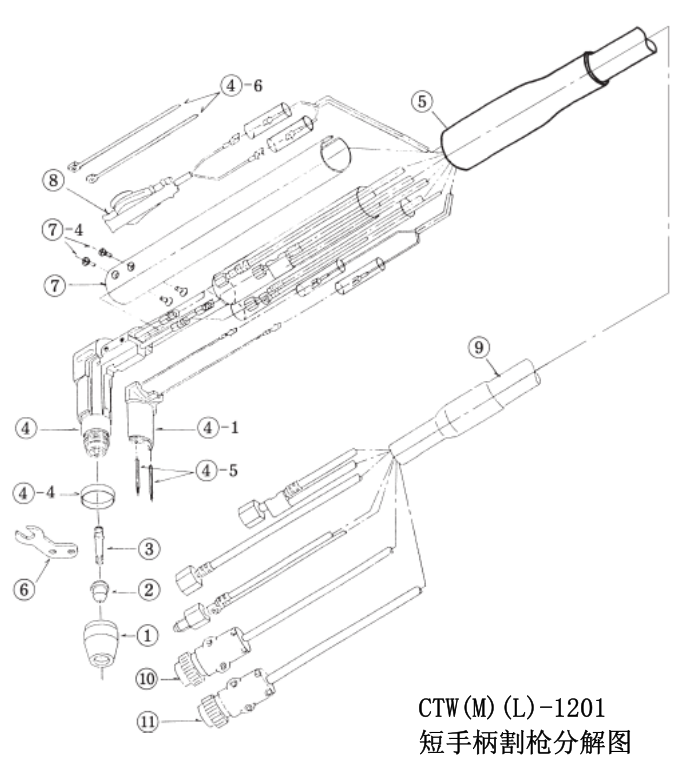

割槍CTW(M)(L)-1201

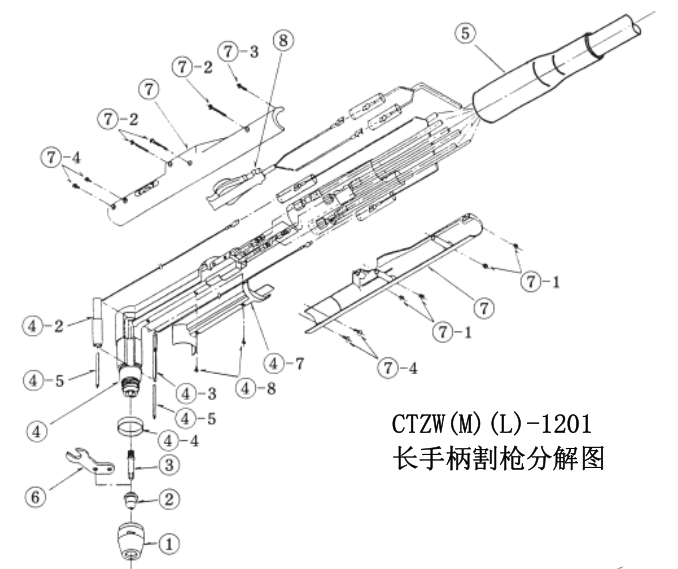

割槍CTZW(M)(L)-1201

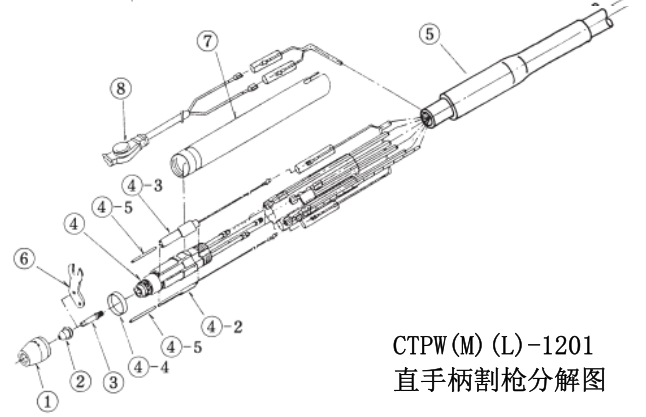

割槍CTPW(M)(L)-1201

看完三張圖后,我相信大家對每個類型的割槍都有了一個詳細的了解了,現在我們?cè)偻ㄟ^(guò)下表,就可以查到各個割槍的每個零部件對應的型號了。

序號零件編號名稱己組裝數量附屬數量備注
短手柄長手柄直手柄
1H839G02噴嘴帽11
2H839G03噴嘴14
3H839M00電極14
4H852B00H839B00H840B00割槍槍體1
含 4-1~4-8
4-1H813H00--檢測插針總成(1)
含 4-4~4-8
4-2-H758R00H760F00檢測插針總成(1)(1)
含4-5
4-3-H758S00H760G00檢測插針總成(2)(1)
含4-5
4-4H758B03保護蓋(1)

4-5H758R03檢測插針(金屬插頭)(2)

4-64739-200--綁帶(黑)(2)

4-7-H758B01-槍體外殼(1)

4-8-4739-172-MX35圓頭螺栓(2)

5H781B01橡膠護套1

6H758H01扳手
1


H839N00H840N00


10m用
7H852P01H841N00H842N00手柄1
20m用


H843N00H844N00


30m用
7-1-4739-176-M4六角螺母(4)

7-2-4739-174-MX35圓頭螺栓(3)

7-3-4739-175-MX35圓頭螺栓(1)

7-44739-173-MX35圓頭螺栓(4)

8K2530A00K2432A00K2433A00割槍開關總成1-1

H839F00


10m用、含 10, 11
9H841F00管電纜總成1
20m 用、含 10, 11

H843F00


30m用、含 10, 11
104730-001插頭(2P)(1)

114730-052插頭(4P)(1)
W-W00294

-H775G00-割槍導向器-1

對了割槍的噴嘴還有以下類型可供選擇。

序號零件編號名稱備注
1H839K01噴嘴(80A)12t以下切割用噴嘴(請?jiān)?0A電流以下使用)
2H839K02噴嘴(50A)4. 5t以下切割用噴嘴(請?jiān)?0A電流以下使用)
3H839K03噴嘴(30A)2. 3t以下切割用噴嘴(請?jiān)?0A電流以下使用)

OTC切割機D12000割槍CTW(M)(L)-1201/CTZW(M)(L)-1201/CTPW(M)(L)-1201詳解就說到這里希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656(微信同號),也可以先加我微信以備不時之需.
