OTC機器人知識

AF4001送絲機構部分的零部件規格及訂貨號

之前我們講過OTC機器人送絲機AF4012C的送絲機構部分的知識,很受大家喜歡,前兩天有個朋友找到我想要AF4001這款送絲機的分解。這款送絲機有點老,我找了好久終于找到了,大家先看下圖:

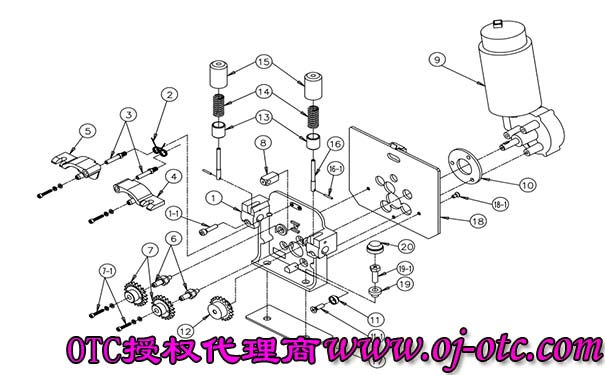

OTC送絲機AF4001

通過上圖,我們再看下文:

1.上圖配件符號:1,型號是:U5209B01,對應的名稱是:支架。

2.上圖配件符號:1-1,是附件螺絲。

3.上圖配件符號:2,型號是:U5185B08,對應的名稱是:彈簧。

4.上圖配件符號:3,型號是:U5185B02,對應的名稱是:加壓輪插銷。

5.上圖配件符號:4,型號是:U5185S00,對應的名稱是:加壓輪(右)。

6.上圖配件符號:5,型號是:U5185T00,對應的名稱是:加壓輪(左)。

7.上圖配件符號:6,型號是:U5185B03,對應的名稱是:驅動轉軸。

8.上圖配件符號:7,型號是:U5185P00,對應的名稱是:齒輪。

9.上圖配件符號:7-1,是附件螺絲。

10.上圖配件符號:8,型號是:U5185B04,對應的名稱是:導向塊。

11.上圖配件符號:9,型號是:4802-206,對應的名稱是:馬達。

12.上圖配件符號:10,型號是:U5185B06,對應的名稱是:絕緣板。

13.上圖配件符號:11,型號是:U3971B04,對應的名稱是:絕緣體。

14.上圖配件符號:11-1,是附件螺絲。

15.上圖配件符號:12,型號是:U5185Q00,對應的名稱是:驅動齒輪。

16.上圖配件符號:13,型號是:U5185B09,對應的名稱是:加壓彈簧座。

17.上圖配件符號:14,型號是:U5185B12,對應的名稱是:壓縮彈簧。

18.上圖配件符號:15,型號是:U5185B10,對應的名稱是:加壓手柄。

19.上圖配件符號:16,型號是:U5185B11,對應的名稱是:加壓連桿。

20.上圖配件符號:16-1,是附件螺絲。

21.上圖配件符號:17,型號是:U5185B14,對應的名稱是:絕緣板。

22.上圖配件符號:18,型號是:L7810D01,對應的名稱是:絕緣板。

23.上圖配件符號:18-1,是附件螺絲。

24.上圖配件符號:19,型號是:U5185B13,對應的名稱是:絕緣套。

25.上圖配件符號:19-1,是附件螺絲。

26.上圖配件符號:20,型號是:U5185B15,對應的名稱是:絕緣套。

OTC焊接機器人送絲機AF4001的送絲機構部分(L7810B00)的零部件規格及訂貨號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656(微信同號),同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
