OTC機器人知識

OTC焊接機器人的焊槍RTW5000H分解圖及訂貨號

OTC焊接機器人上用的焊槍有很多種,國內比較常用的是RTW5000H和RT3500H,本文主要講的是RTW5000H(包含 RTW5000S,RTW5000H,RTW5000L這三種).

首先我們來看它的分解圖。

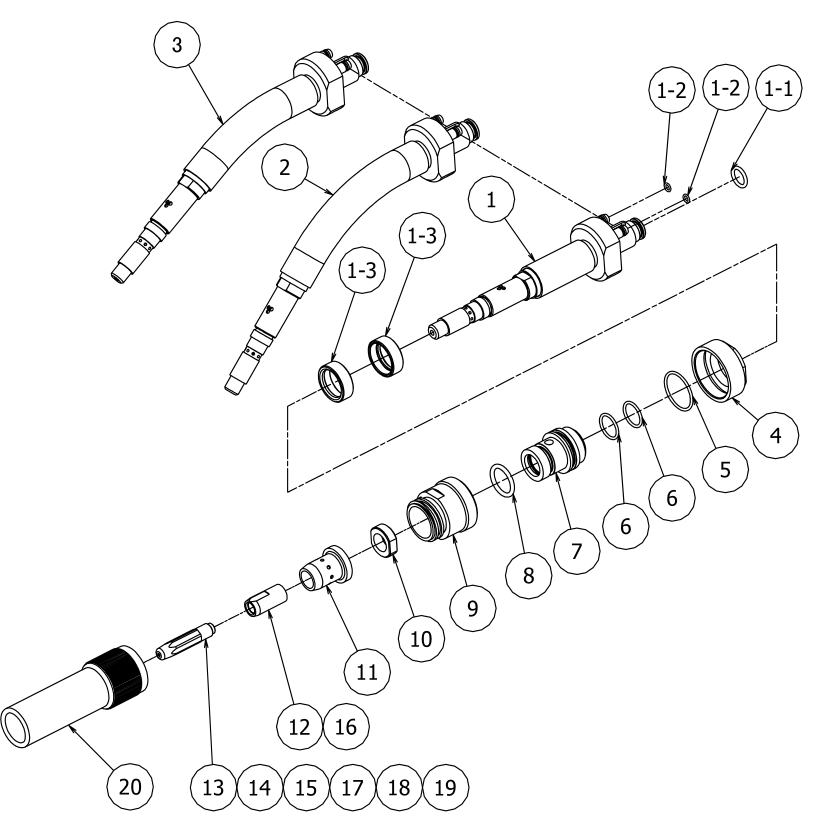

RTW5000H,RTW5000L,RTW5000S,分解圖

 上圖我們把RT5000H(包含 RTW5000S,RTW5000H,RTW5000L)的每個零部件都做好了數(shù)字標記,再看下文:

1.上圖配件符號:1,型號:L10609B00,名稱:槍體組件。

2.上圖配件符號:2,型號:L10611B00,名稱:槍體。

3.上圖配件符號:3,型號:L10610B00,名稱:槍體。

4.上圖配件符號:3-1,型號:3574-017,名稱:O型圏。

5.上圖配件符號:3-2,型號:100-0652,名稱:O型圏。

6.上圖配件符號:3-3,型號:L10609B08,名稱:刷子。

7.上圖配件符號:4,型號:U2969K03,名稱:螺母。

8.上圖配件符號:5,型號:3574-003,名稱:O型圏。

9.上圖配件符號:6,型號:3574-002,名稱:O型圏。

10.上圖配件符號:7,型號:L6571C01,名稱:絕緣體。

11.上圖配件符號:8,型號:3574-006,名稱:O型圏。

12.上圖配件符號:9,型號:L6571C02,名稱:前體。

13.上圖配件符號:10,型號:L6571C03,名稱:螺母。

14.上圖配件符號:11,型號:U3766K01,名稱:分流罩。

15.上圖配件符號:12,型號:L10302C01,名稱:螺母。

16.上圖配件符號:13,型號:L10361B04,名稱:導電嘴。

17.上圖配件符號:14,型號:L10361B05,名稱:導電嘴。

18.上圖配件符號:15,型號:L10361B06,名稱:導電嘴。

19.上圖配件符號:16,型號:L10302C02,名稱:導電嘴螺母。

20.上圖配件符號:17,型號:L7250B04,名稱:導電嘴。

21.上圖配件符號:18,型號:L7250B05,名稱:導電嘴。

22.上圖配件符號:19,型號:L7250B06,名稱:導電嘴。

23.上圖配件符號:20,型號:U724E01,名稱:噴嘴。

 OTC焊接機器人水冷焊槍RTW5000H分解圖及訂貨號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯(lián)系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯(lián)系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
