OTC手工500焊槍W(xué)T5000SBD分解圖及零件規格型號

OTC手工500焊槍WT5000SBD(WT5000MBD\WT5000LBD)這個代碼代表的是三種焊槍長度分別是3.0米、4.5米和6米的。

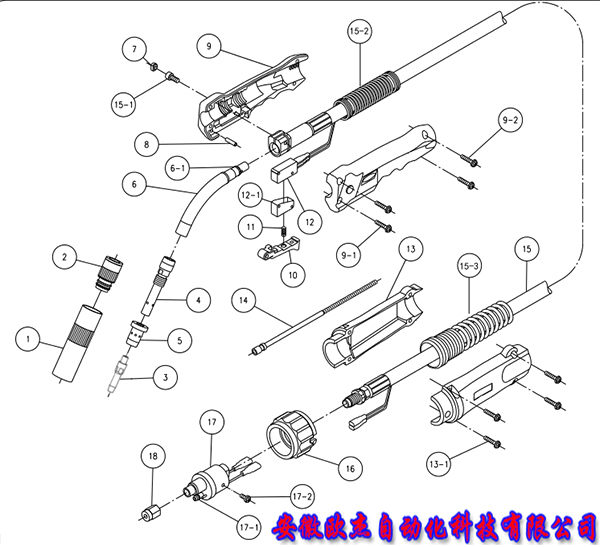

下面我們來看OTC手工500焊槍W(xué)T5000SBD的分解圖:

根據上圖我們來看OTC手工500焊槍W(xué)T5000SBD對應的零部件規格型號:

1.上圖配件符號:1,名稱:噴嘴(內徑19mm),型號是:KA5119。

2.上圖配件符號:2,名稱:絕緣體,型號是:KE5001。

3.上圖配件符號:3,名稱:導電嘴(1.2mm),型號是:K980C26。

4.上圖配件符號:4,名稱:導電嘴座,型號是:DF5211。

5.上圖配件符號:5,名稱:分流體,型號是:KD5001。

6.上圖配件符號:6,名稱:焊槍體(R92、55°,型號是:DF5255。

7.上圖配件符號:6-1,名稱:0形圈(8×1.5),型號是:Q508015S。

8.上圖配件符號:7,名稱:絕緣帽,型號是:U5341GO1。

9.上圖配件符號:8,名稱:平行銷,型號是:Q440418。

10.上圖配件符號:9,名稱:焊槍手柄(帶螺絲),型號是:U10087P00。

11.上圖配件符號:9-1,名稱:圓頭小螺絲(M4×20),型號是:Q210420。

12.上圖配件符號:9-2,名稱:圓頭小螺絲(M4×16),型號是:Q210416。

13.上圖配件符號:10,名稱:扳機,型號是:U10087C01。

14.上圖配件符號:11,名稱:彈簧,型號是:Q60512。

15.上圖配件符號:12,名稱:微動開關,型號是:Q711。

16.上圖配件符號:12-1,名稱:開關蓋,型號是:U2853C05。

17.上圖配件符號:13,名稱:電纜夾(帶螺釘),型號是:U10087K00。

18.上圖配件符號:13-1,名稱:圓頭小螺絲(M4×16),型號是:Q210416。

19.上圖配件符號:14,名稱:軟管3.0m(1.0-1.2mm),型號是:DR3212-3。

20.上圖配件符號:14,名稱:軟管4.5m(1.0-1.2mm),型號是:DR3212-4.5。

21.上圖配件符號:14,名稱:軟管6.0m(1.0-1.2mm),型號是:DR3212-6。

22.上圖配件符號:15,名稱:電源電纜(含15-1)3.0m,型號是:DL5030。

23.上圖配件符號:15,名稱:電源電纜(含15-1)4.5m,型號是:DL5045。

24.上圖配件符號:15,名稱:電源電纜(含15-1)6.0m,型號是:DL5060。

25.上圖配件符號:15-1,名稱:內六角螺栓(M5×16),型號是:Q250516。

26.上圖配件符號:15-2,名稱:彈簧護套,型號是:DS3101。

27.上圖配件符號:15-3,名稱:彈簧護套,型號是:DS3201。

28.上圖配件符號:16,名稱:連接螺母,型號是:DP3001。

29.上圖配件符號:17,名稱:連接體,型號是:DU3001。

30.上圖配件符號:17-1,名稱:O形圈(3.15×1.8),型號是:Q531518。

31.上圖配件符號:17-2,名稱:圓頭小螺絲(M4×6),型號是:Q210406。

32.上圖配件符號:18,名稱:送絲管螺母,型號是:DU3013。


OTC手工500焊槍W(xué)T5000SBD除了上面這些常規配件以外,我們也可以根據自己的實際情況來選擇一些配件,我們先看下圖:

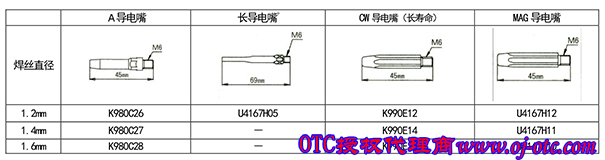

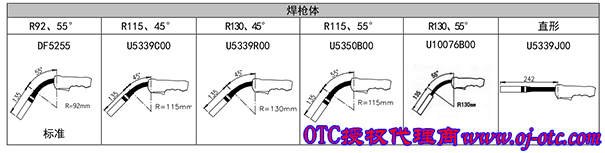

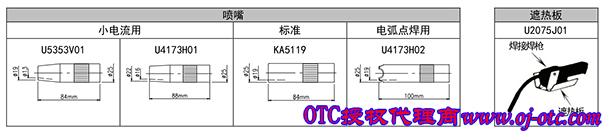

通過上圖我們得知:OTC手工500焊槍W(xué)T5000SBD的焊槍體根據角度的不同可以選擇:U5339C00、U5339R00、U5350B00、U10076B00、U5339J00這五種型號。噴嘴還可以有U5353V01、U4173H01、KA5119、U4173H02可以選擇;也可以為它加一個遮熱板U2075J01;當然導電嘴的選擇就更多了,根據焊絲的直徑來結合上圖,我們可以選擇的型號有K980C26、K980C27、K980C28、U4167H05、K990E12、K990E14、K990E16、U4167H12、U4167H11、U4167H10。
