OTC機器人知識

OTC焊接機器人FD系列示教器的配件名稱及型號

現在OTC焊接機器人都是FD系列,如果有示教器的零件壞了不知道如何其型號的話,可以對照下圖的數字以及正面的表格,可以查到第一個OTC焊接機器人FD系列示教器的配件型號。

型號:FDTPDSJN-※L**;※表示實體鍵類型 1是全球圖標(標準) 3是中文文字圖標;**表示電纜長度,08表示8 米(標準)15表示15米。
標準型號是 FDTPDSJN-1L08,我們同國內常用的FD示教器型號是:FDTPDSJN-3L08。
   首先我們來看示教器的圖:

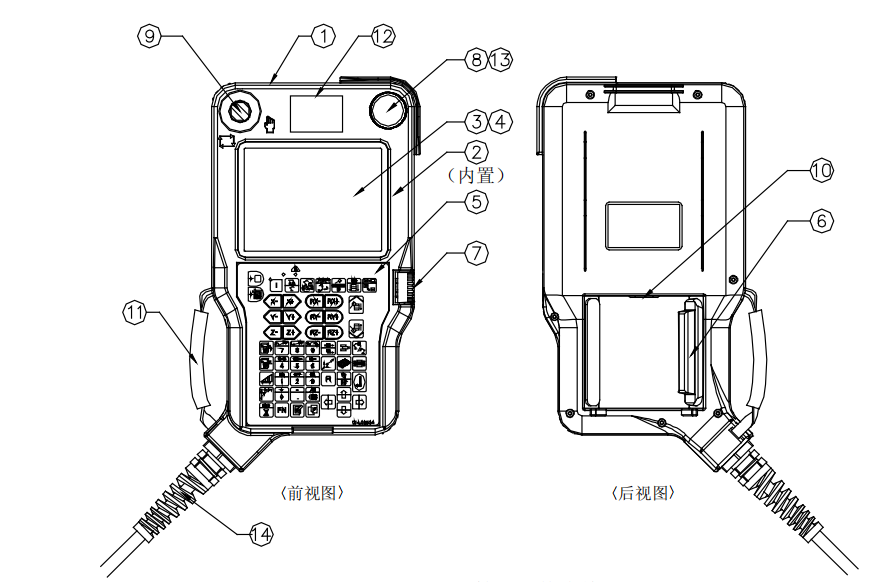

otc機器人FD示教器

有了上面這張圖我們就可以從下面這張表格里找出對應配件的型號:


1.上圖配件符號:1,名稱:箱,配件型號:L21500B00。

2.上圖配件符號:2,名稱:CPU板,配件型號:L21505C00。

3.上圖配件符號:3,名稱:LCD,配件型號:100-1905。

4.上圖配件符號:4,名稱:觸摸屏,配件型號:W-L02140。

5.上圖配件符號:5,名稱:膜板鍵盤,配件型號:W-L02534(全球圖標)。

6.上圖配件符號:5,名稱:,配件型號:W-L02586(中文文字圖標)。

7.上圖配件符號:6,名稱:電纜組件,配件型號:L21500J00。

8.上圖配件符號:7,名稱:電纜組件,配件型號:L21500K00。

9.上圖配件符號:8,名稱:電纜組件,配件型號:L21500L00。

10.上圖配件符號:9,名稱:電纜組件,配件型號:L21500M00。

11.上圖配件符號:10,名稱:電纜組件,配件型號:L21500N00。

12.上圖配件符號:11,名稱:皮帶,配件型號:L21500B10。

13.上圖配件符號:12,名稱:標簽,配件型號:NC9608。

14.上圖配件符號:13,名稱:標簽,配件型號:NC9638。

15.上圖配件符號:14,名稱:控制電纜(8米),配件型號:L21501B00。

16.上圖配件符號:14,名稱:控制電纜(15米),配件型號:L21501E00。

17.上圖配件符號:15,名稱:屏幕保護膜,配件型號:L21510B01。

OTC焊接機器人FD系列示教器的配件名稱及型號就介紹到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656(微信同號),也可以先加我微信以備不時之需.
