OTC焊接機器人電弧I/F板的安裝

今天我們來教大家的是OTC焊接機器人電弧I/F板的安裝，以下以O(shè)TC的FD系列機器人為列。

OTC焊接機器人電弧I/F板概述

一臺控制裝置可以安裝一個電弧 I/F 板，此板有一個通用 I/O 端子臺和一個用于連接電弧焊控制
裝置的接口功能。電弧 I/O 板的 I/O 信號數量總共是8個輸入和8個輸出。今天我們介紹電弧 I/F 板的安裝方法，以及通用 I/O 導線的連接方法。

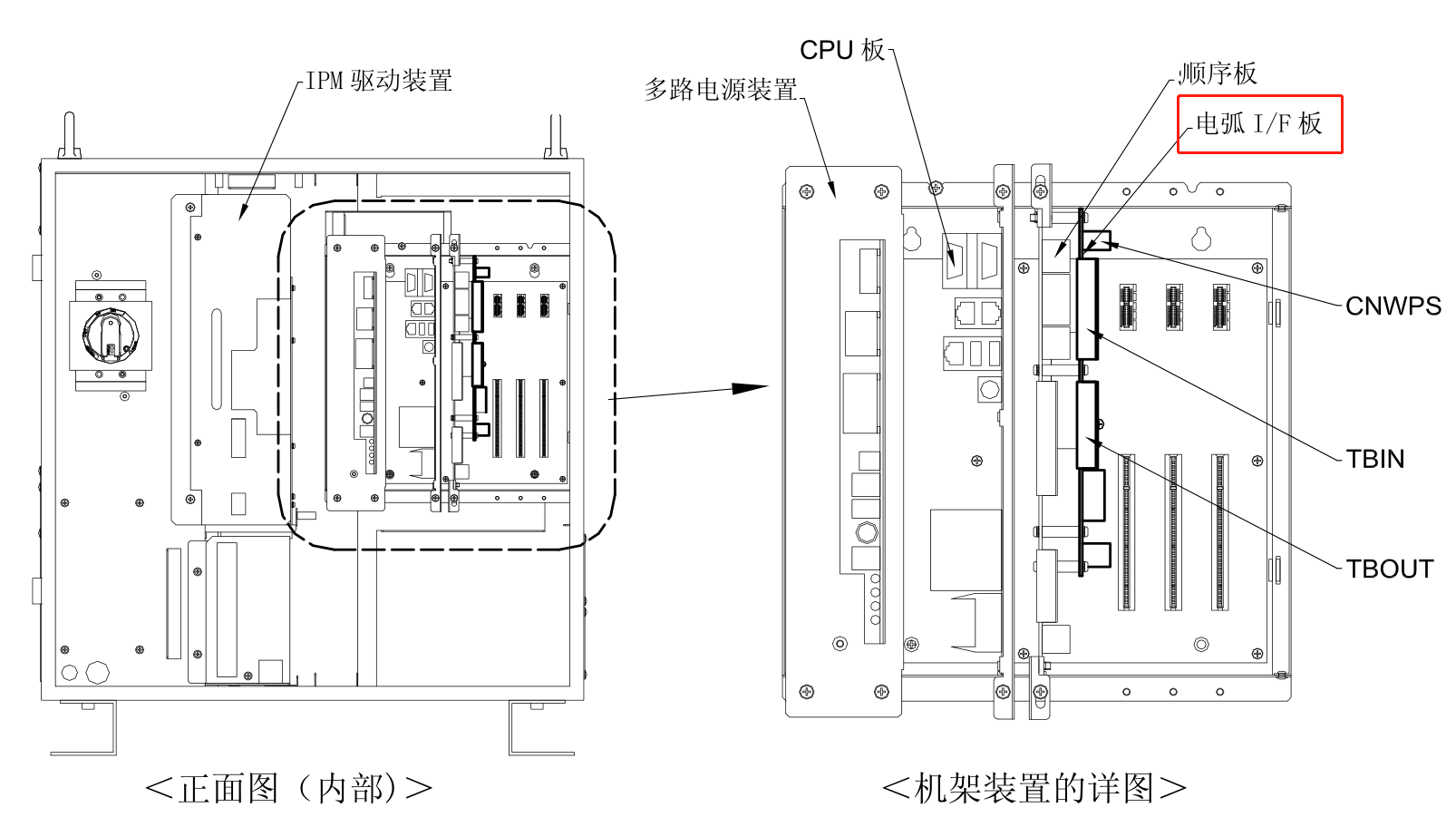

OTC焊接機器人電弧I/F板的安裝位置見下圖：

如果同時購買了機器人和電弧焊控制裝置，出廠時此板已事先安裝在控制裝置上。在這種情況下，就不需要您來安裝。但如果此板是在購買了控制裝置以后購買的，則需要您自行安裝。

OTC焊接機器人電弧 I/F 板的物理 I/O 信號線的接線方法

１ 切斷控制裝置上的主電源和斷路器。
２ 拆下控制裝置側面的背面的板面。
３ 請?jiān)诿姘迳线M(jìn)行打孔加工，貫穿信號線電纜。

４ 請把面板安裝在控制裝置上。
５ 將 I/O 導線連接到電弧 I/F 板上。
