OTC焊機知識

OTC送絲機CM6201\CM6202\CM6402主機的零部件規格及對應的OTC訂貨號

OTC送絲機CM6201\CM6202\CM6402這三種型號送絲機的主機及配線的零部件規格及對應的OTC訂貨號都是一樣的。我們先看主機及配線分解圖

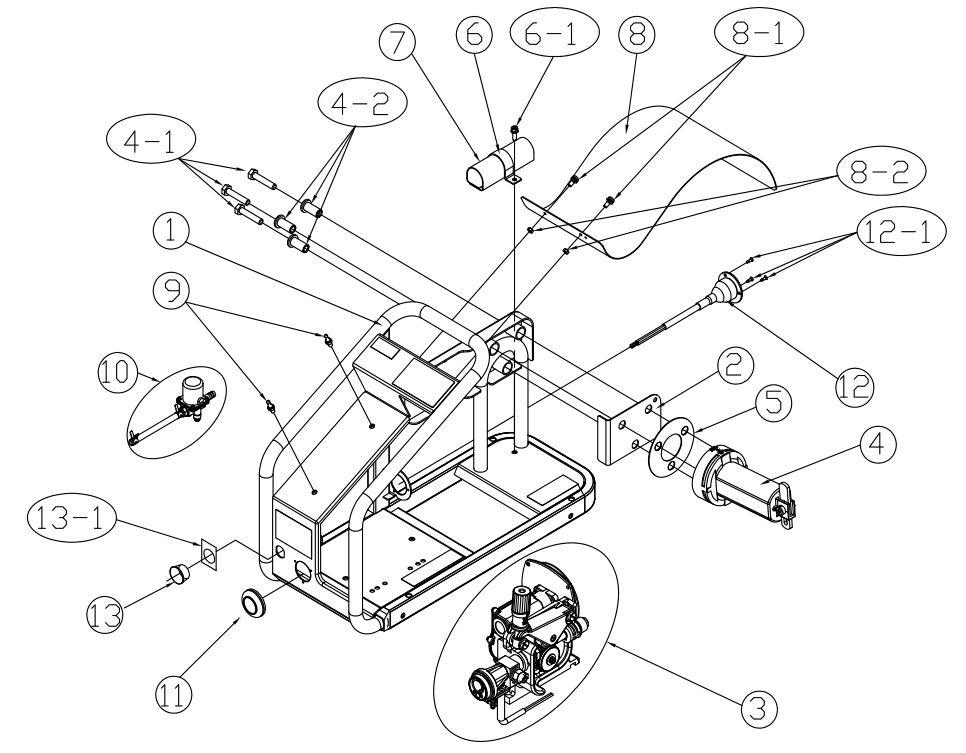

OTC送絲機CM6201\CM6202\CM6402主機配線分解圖

再看下文:

1.配件符號:1,型號:U30055C01,名稱:機架組件,備注:組件,含2。

2.配件符號:2,型號:U30055C02,名稱:蓋板。

3.配件符號:3,型號:FWT-540-A2-0TC,名稱:送絲總成,備注:組件參照9. 2。

4.配件符號:4,型號:U30055F01,名稱:盤軸組件,備注:組件含4-1、4-2。

5.配件符號:4-1,型號:GB 9074.17-88 M8X45,名稱:螺栓組合件,備注:組件。

6.配件符號:4-2,型號:U30055F02,名稱:絕緣套。

7.配件符號:5,型號:U30055F03,名稱:絕緣墊。

8.配件符號:6,型號:U30055C04,名稱:固定夾,備注:不含6-1。

9.配件符號:6-1,型號:GB 9074.13-88 M5X16,名稱:螺栓組合件。

10.配件符號:7,型號:U30055J01,名稱:護皮。

11.配件符號:8,型號:U30055C03,名稱:防塵罩,備注:不含 8-1、8-2。

12.配件符號:8-1,型號:GB 9074.8-88 M4X10,名稱:螺釘組合件。

13.配件符號:8-2,型號:GB 6170-2000 M4,名稱:六角螺母。

14.配件符號:9,型號:U30022C04,名稱:掛柱。

15.配件符號:10,型號:U30056G00,名稱:氣體管路,備注:組件參照9. 3。

16.配件符號:11,型號:QW-W00016,名稱:橡膠保護帽。

17.配件符號:12,型號:U30055E01,名稱:控制纜線組件,備注:組件,含12-1。

18.配件符號:12-1,型號:GB 846-85 ST2.9X9.5-F,名稱:十字槽沉頭自攻螺釘。

19.配件符號:13,型號:HP-16,名稱:扣式塞頭。

20.配件符號:13-1,型號:U30056C01,名稱:擋板。

OTC送絲機CM6201\CM6202\CM6402主機的零部件規格及對應的OTC訂貨號就說到這里,希望能給您帶來幫助,同時如果您需要購買OTC的任何配件,都可以與我聯系,我公司是OTC指定的代理商,所有配件保證原裝正品,聯系電話:180-9663-1656,同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
